通信光釬防水接頭
本發明公開了一種用于通信光釬保護的防水接頭，包括固定塊和隔板，所述隔板的左側固定連接有夾緊塊，所述夾緊塊內壁的頂部和底部均固定連接有擠壓彈簧，擠壓彈簧遠離夾緊塊內壁的一側固定連接有擠壓板，所述擠壓板遠離擠壓彈簧的一側通過轉動件轉動連接有轉動桿，轉動桿遠離擠壓板的一端通過轉動塊轉動連接有夾緊板，且夾緊板相對的一側之間設置有卡緊裝置，所述隔板內壁的一側固定連接有卡扣，本發明涉及光釬接頭技術領域。該用于光釬保護的防水接頭，可以對接頭處有效的防水，防止雨水對接頭處淋濕造成短路，極大的提升了光釬的實用性，降低了使用的成本，同時裝置結構簡單，易于操作，減少了時間的浪費，便于檢修。
技術領域
[0001]本發明涉及光釬接頭技術領域，具體為一種用于通信光釬保護的防水接頭。
背景技術
[0002]光纖是光導纖維的簡寫，是一種由玻璃或塑料制成的纖維，可作為光傳導工具，傳輸原理是光的全反射，前香港中文大學校長高餛和George A Hockham首先提出光纖可以用于通訊傳輸?shù)脑O(shè)想，高銀因此獲得二零零九年諾貝爾物理學獎，人們曾經發現，光能沿著從酒桶中噴出的細酒流傳輸，人們還發現，光能順著彎曲的玻璃棒前進，這是為什么呢，難道光線不再直進了嗎，這些現象引起了丁達爾的注意，經過他的研究，由于水等介質密度由于比周圍的物質(如空氣)大，即光從水中射向空氣，當入射角大于某一角度時，折射光線消失，全部光線都反射回水中，表面上看，光好像在水流中彎曲前進，通常光纖與光纜兩個名詞會被混淆，多數光纖在使用前必須由幾層保護結構包覆，包覆后的纜線即被稱為光纜，光纖外層的保護層和絕緣層可防止周圍環境對光纖的傷害，如水、火、電擊等，光纜分為:纜皮、芳綸絲、緩沖層和光纖，光纖和同軸電纜相似，只是沒有網狀屏蔽層，中心是光傳播的玻璃芯，在多模光纖中，芯的直徑是五十微米和六十二點五微米兩種，大致與人的頭發的粗細相當，而單模光纖芯的直徑為八微米到十微米，芯外面包圍著一層折射率比芯低的玻璃封套，俗稱包層，包層使得光線保持在芯內，再外面的是一層薄的塑料外套，即涂覆層，用來保護包層，光纖通常被扎成束，外面有外殼保護，纖芯通常是由石英玻璃制成的橫截面積很小的雙層同心圓柱體，它質地脆，易斷裂，因此需要外加一保護層。
[0003]光釬與人類日常生活密切相關，人們越來越離不開光釬的使用，光釬在使用的過程中常常由于使用的環境和距離不同，經常需要接頭連接，由于使用環境的不同，光釬接頭處可能會面臨日曬雨淋，但是再有光釬接頭十分復雜，不能對光釬進行保護，同時防水性較差，使用時間久遠之后，容易發生接頭處接觸不良的情況，檢修十分復雜，不僅十分浪費時間，同時工作效率低下，使用成本隨之升高。
發明內容
[0004]針對現有技術的不足，本發明提供了一種用于通信光釬保護的防水接頭，解決了現有光釬接頭不能有效的對光釬進行保護和防水的問題。

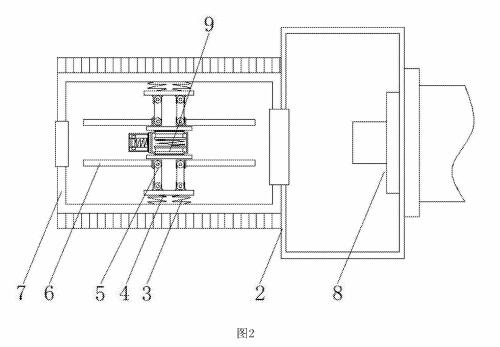

[0005]為實現以上目的，本發明通過以下技術方案予以實現:一種用于通信光釬保護的防水接頭，包括固定塊和隔板，所述隔板的左側固定連接有夾緊塊，所述夾緊塊內壁的頂部和底部均固定連接有擠壓彈簧，且擠壓彈簧遠離夾緊塊內壁的一側固定連接有擠壓板，所述擠壓板遠離擠壓彈簧的一側通過轉動件轉動連接有轉動桿，所述轉動桿遠離擠壓板的一端通過轉動塊轉動連接有夾緊板，且夾緊板相對的一側之間設置有卡緊裝置，所述隔板內壁的一側固定連接有卡扣。

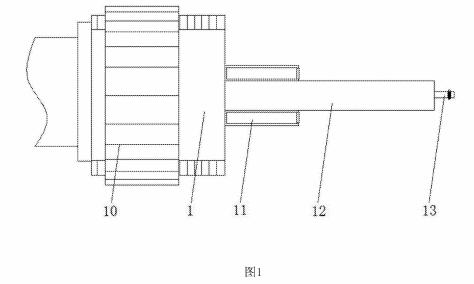

[0006]優選的，所述固定塊的表面通過螺紋螺紋連接有螺母，所述固定塊的右側固定連接有橫板，且橫板頂部和底部的左側均固定連接有滑板，所述滑板的內部開設有與夾緊板相適配的滑槽，且橫板的右側固定連接有連接裝置。

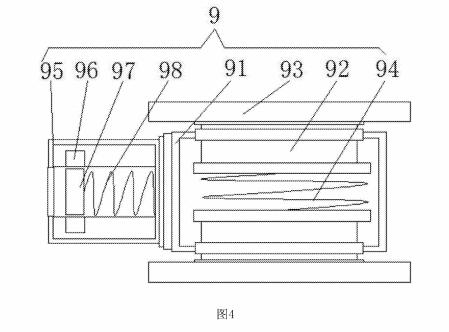

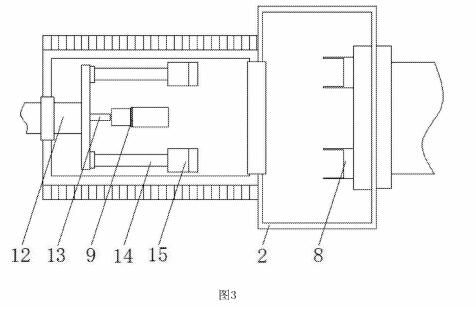

[0007]優選的，所述卜緊裝置包括卡緊板，所述卜緊板的頂部和底部均貫穿有活動板，且兩個活動板相對的一側之間且位于卡緊板的內部固定連接有卡緊彈簧，兩個所述活動板相反的一側且位于卡緊板的外部均固定連接有推板，所述r-緊板的左側固定連接有緩沖塊，且緩沖塊內壁的右側固定連接有鎖緊彈簧，所述鎖緊彈簧遠離緩沖塊的一側固定連接有擋塊，且緩沖塊內壁的頂部和底部均開設有卡槽。
[00081優選的，所述連接裝置包括連接板，所述連接板的左側與橫板的右側固定連接，所述連接板上設置有鎖緊塊，所述鎖緊塊內壁的兩側之間滑動連接有卡塊，且兩個卡塊相對的一側之間固定連接有卡緊彈簧，所述卡塊遠離卡緊彈簧的一側貫穿鎖緊塊且延伸至鎖緊塊的外部，所述卡塊與卡槽呈相適配設置。
[0009]優選的，所述橫板的右側固定連接有接線板，所述接線板遠離橫板的一側固定連接有卡頭，所述卡頭與卡扣呈相適配設置，所述固定塊的左側和隔板的右側均連通有光纖線纜，所述夾緊塊的表面設置有與螺母相適配的螺紋。
[0010]優選的，所述夾緊塊的左側開設有與橫板相適配的開口，所述隔板和夾緊塊上均開設有與接線板相適配的通孔。
[0011]有益效果
[0012]本發明提供了一種用于通信光釬保護的防水接頭。具各以下有益效果:
[0013] (1)、該用于光釬保護的防水接頭，通過隔板的左側固定連接夾緊塊，夾緊塊內壁的頂部和底部均固定連接擠壓彈簧，擠壓彈簧遠離夾緊塊內壁的一側固定連接擠壓板，擠壓板遠離擠壓彈簧的一側通過轉動件轉動連接轉動桿，轉動桿遠離擠壓板的一端通過轉動塊轉動連接夾緊板，夾緊板相對的一側之間設置卡緊裝置，隔板內壁的一側固定連接卡扣，固定塊的表面通過螺紋螺紋連接螺母，固定塊的右側固定連接橫板，橫板頂部和底部的左側均固定連接滑板，滑板的內部開設與夾緊板相適配的滑槽，橫板的右側固定連接連接裝置，橫板的右側固定連接接線板，接線板遠離橫板的一側固定連接卡頭，卡頭與卡扣呈相適配設置，固定塊的左側和隔板的右側均連通光纖線纜，夾緊塊的表面設置與螺母相適配的螺紋，使得接頭可以有效的對光釬接頭處進行保護，防止在使用的過程中接觸處斷落，確保光釬能夠正常的使用，極大的減少了不必要的浪費。
[0014] (2)、該用于光釬保護的防水接頭，通過卡緊板的頂部和底部均貫穿活動板，兩個活動板相對的一側之間位于卡緊板的內部固定連接卡緊彈簧，兩個活動板相反的一側位于卡緊板的外部均固定連接推板，卡緊板的左側固定連接緩沖塊，緩沖塊內壁的右側固定連接鎖緊彈簧，鎖緊彈簧遠離緩沖塊的一側固定連接擋塊，緩沖塊內壁的頂部和底部均開設卡槽，連接板的左側與橫板的右側固定連接，連接板上設置鎖緊塊，鎖緊塊內壁的兩側之間滑動連接卡塊，兩個卡塊相對的一側之間固定連接卡緊彈簧，卡塊遠離卡緊彈簧的一側貫穿鎖緊塊延伸至鎖緊塊的外部，卡塊與卡槽呈相適配設置，可以對接頭處有效的防水，防止雨水對接頭處淋濕造成短路，極大的提升了光釬的實用性，降低了使用的成本，同時裝置結構簡單，易于操作，減少了時間的浪費，便于檢修。
