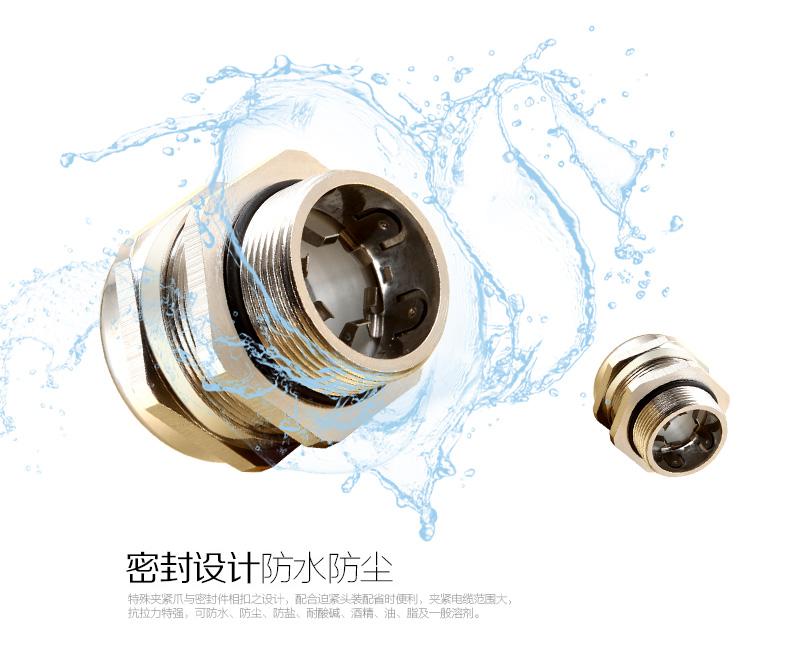

產品特性
特殊夾緊爪與密封件相扣之設計，配合迫緊頭裝配省時便利，
夾緊電纜范圍大，抗拉力特強，
可防水、防塵、防鹽、耐酸堿、酒精、油、脂及一般溶劑。

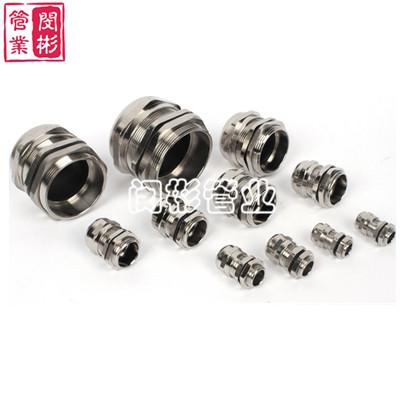

產品描述
螺紋規格：公制（Mefric）德制（PG）、美制（NPT）

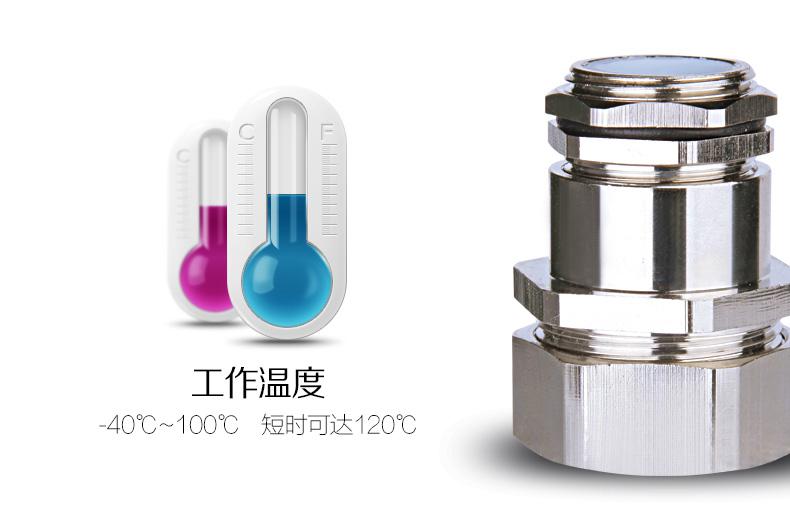

工作溫度： 靜態：-40℃~＋110℃，短時可達＋120℃; 動態：-20℃~＋80℃，短時可達＋100℃。
產品材質：接頭主體部位采用黃銅鍍鎳制成，夾緊件采用尼龍塑料（PA）制成，密封件和O型密封圈均采用丁腈橡膠（NBR）制成。
產品認證：歐洲CE認證、歐洲ROHS認證、歐洲REACH認證
所獲專利：實用新型專利，專利編號為ZL 2010 2 0530888.7
防護等級：在規定的卡口范圍內，并使用O型密封圈旋緊迫緊頭，達到IP68-10巴壓力。
螺紋長度： 短螺紋適合用于薄型機板的開孔或附有內螺紋的設備上，長螺紋適合接合厚型機板。螺紋加長型可定制。
產品特性：特殊夾緊爪與夾緊圈凹凸相扣之設計，配合迫緊頭裝配省時便利，夾緊電纜范圍大、抗拉力強、可防水、防塵、抗鹽、耐酸堿、酒精、油脂及一般溶劑。
使用方法: 金屬電纜防水接頭是電纜的配套產品，接頭可將電纜鎖緊，另一端可接入設備箱體上，也可以根據選用螺紋接入進出口為內螺紋的電動設備上。
更多選擇：可根據客戶實際需要，特別定制。需要訂購時歡迎來電咨詢。
| 德制螺紋PG系列 | |||||||
| 產品編號 | 螺紋規格AG | 適用電纜 | 螺紋外徑 | 機板口徑 | 螺紋長度GL(mm) | 接合長度H(mm) | 扳手徑 (mm) |
| NPPG7A | PG7 | 6.5-3 | 12.5 | 12.5-12.7 | 7 | 19 | 14 |
| NPPG7B | PG7 | 5-2 | 12.5 | 12.5-12.7 | 7 | 19 | 14 |
| NPPG9A | PG9 | 8-4 | 15.2 | 15.2-15.4 | 8 | 20 | 17 |
| NPPG9B | PG9 | 6-2 | 15.2 | 15.2-15.4 | 8 | 20 | 17 |
| NPPG11A | PG11 | 10-5 | 18.6 | 18.6-18.8 | 8 | 21 | 20/21 |
| NPPG11B | PG11 | 7-3 | 18.6 | 18.6-18.8 | 8 | 21 | 20/21 |
| NPPG13.5A | PG13.5 | 12-6 | 20.4 | 20.4-20.6 | 8 | 22 | 22 |
| NPPG13.5B | PG13.5 | 9-5 | 20.4 | 20.4-20.6 | 8 | 22 | 22 |
| NPPG16A | PG16 | 14-10 | 22.5 | 22.5-22.7 | 9 | 23 | 24 |
| NPPG16B | PG16 | 12-6 | 22.5 | 22.5-22.7 | 9 | 23 | 24 |
| NPPG19A | PG19 | 14-10 | 25 | 25-25.2 | 9 | 25 | 24/27 |
| NPPG19B | PG19 | 16-8 | 25 | 25-25.2 | 9 | 25 | 27 |
| NPPG21A | PG21 | 18-13 | 28.3 | 28.3-28.5 | 9 | 27 | 30 |
| NPPG21B | PG21 | 16-9 | 28.3 | 28.3-28.5 | 9 | 27 | 30 |
| NPPG25A | PG25 | 22-15 | 32 | 32-32.2 | 10 | 29 | 35 |
| NPPG25B | PG25 | 20-16 | 32 | 32-32.2 | 10 | 29 | 35 |
| NPPG29A | PG29 | 25-18 | 37 | 37-37.2 | 11 | 31 | 40 |
| NPPG29B | PG29 | 20-13 | 37 | 37-37.2 | 11 | 31 | 40 |
| NPPG36A | PG36 | 33-25 | 47 | 47-47.2 | 12 | 37 | 50 |
| NPPG36B | PG36 | 26-20 | 47 | 47-47.2 | 12 | 37 | 50 |
| NPPG42A | PG42 | 38-32 | 54 | 54-54.2 | 13 | 38 | 57 |
| NPPG42B | PG42 | 31-25 | 54 | 54-54.2 | 13 | 38 | 57 |
| NPPG48A | PG48 | 44-37 | 59.3 | 59.3-59.5 | 14 | 38 | 64 |
| NPPG48B | PG48 | 35-29 | 59.3 | 59.3-59.5 | 14 | 38 | 64 |
| NPPG63 | PG63 | 52-42 | 72 | 72-72.2 | 15 | 42 | 77 |
